管道頂進方法的選擇，是根據管道所處土層性質、管徑、地下水位、附近地上與地下建筑物、構筑物和各種設施等因素，經技術經濟比較后確定的。普通頂管法是在黏性或砂性土層，且無地下水影響時，采取的手掘式或機構挖掘式頂管法。

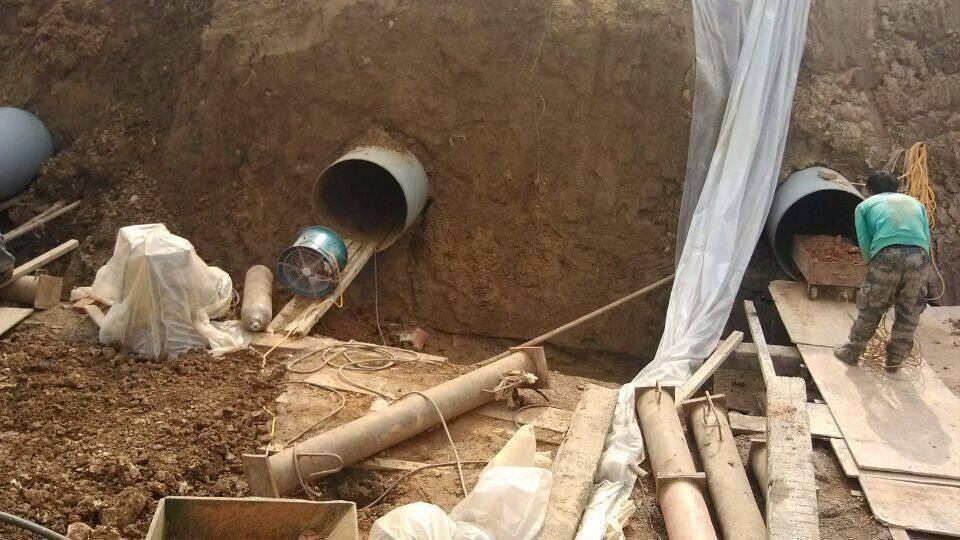

(1) 工作坑
①頂管工作坑的位置的設置應便于排水、出土和運輸，并對地上與地下建筑物、構筑物易于采取保護和安全生產措施。
②采用裝配式后背墻由方木、型鋼或鋼板等組裝而成，組裝后的后背運動員具有足夠的強度和剛度。
③工作坑的支撐應形成封閉式?？蚣埽匦喂ぷ骺拥乃慕菓有睋巍?
(2) 設備安裝
①導軌：選用鋼質材料制作，兩民軌安裝牢固、順直、平行、等高，其縱坡與管道設計坡度一致。在使用中經常檢查校核導軌，防止產生位移。
②千斤頂：安裝時固定在支架上，并與管道中心的垂線對稱，其合力的作用點在管道中的中心的垂線上。
③油泵：應與千斤頂相匹配，并用備用油泵；安裝完畢后進行試運轉。頂進過程中油壓突然增高時，應立即停止頂進，檢查原因并經處理后方可繼續頂進。
④頂鐵：
分塊拼裝式頂鐵應有足夠的剛度，并且頂鐵的相鄰面相互垂直。
安裝后的頂鐵軸線應與管道軸線平等、對稱，頂鐵與導軌之間的接觸面不得有泥土、油污。
更換頂鐵時，先使用時觀察頂鐵有無異?，F(xiàn)象。
頂鐵與管口之間采用緩沖材料襯墊，當頂力接近管節材料的允許抗壓強度時，管口應增加U型或環形頂鐵。
起重設備：正式作業前應試吊，檢查重物捆扎情況和制動性能；嚴禁超負荷吊裝。
(3) 頂進
①采用手掘式頂管理，將地下水位降到管底以下不小于0.5M處，并采取措施，防止其他水源進入頂管管道。
②全部設備經過檢查并試運轉合格后可進行頂進。頂進程序是：安裝頂鐵，開動油泵，頂鎬活塞伸出一個行程后，關油泵，頂鎬停止運行，活塞收縮，在空隙處加上頂鐵，再開油泵，如此周而復始。
③工具管開始頂進5-10m的范圍內，允許偏差為：軸線位置3mm，高程0―+3mm，當超過允許偏差時，采取措施糾正。
④采用手工掘進頂進時，應符合下列規定：
工具管接觸或切入土層后，自上而下分層開挖。
在允許超挖的穩定土層中正常頂時時，管下部135度范圍內不得超挖；管頂以上超挖量不得大于15mm；管前超挖根據具體情況確定，并制定安全保護措施。
⑤頂管結束后，管節接口的內側間隙按設計規定處理，設計無規定時，可采用石棉水泥、彈性密封膏或水泥秒漿密封。填塞物應抹平，不得凸入管內。
⑥頂進時測量工具管的中心和高程
采用手工掘進時，工具管進入土層過程中，每頂進0.3m，測量不少于一次；管道進入土層后正常頂進時，每1.0m測量一次，糾偏時增加測量次數。
全段頂完后，在每個管節接口處測量其軸線位置和高程；有錯口時測出相對高差。
⑦糾偏
采用小角度、頂進中逐漸糾偏
糾偏方法：
挖土校正法：即在管子偏向一側少挖土，而在別一側多超挖些，強制管子在前進時向另一側偏移。適用于偏差為10-20mm時。
木杠支撐法：如管端下陷，管子發生錯口時，可采用木杠支撐法方法校正，適用于偏差為20mm時。
⑧頂進過程中，出現下列緊急情況時應采取措施進行處理：
工具管前方遇到障礙
后此墻變形嚴重
頂鐵發生扭曲現象
管位偏差過大且校正無效
頂力超過管端的允許頂力
油泵、油路發生異?，F(xiàn)象
接縫中漏泥漿
